СЕРИЯ T
Высокоскоростной станок для лазерной резки труб 1500 Вт-4000 Вт
Интеллектуальные цифровые патроны•
Прочная станина-машина•
Вырезать несколько типов труб•
Автоматическая установка поддержки•
Интеллектуальная система ЧПУ•
СЕРИЯ T
Высокоскоростной станок для лазерной резки труб 1500 Вт-4000 Вт
Интеллектуальные цифровые патроны
Прочная станина-машина
Вырезать несколько типов труб
Автоматическая установка поддержки
Интеллектуальная система ЧПУ
Интеллектуальные цифровые патроны

При зажиме труб диаметром 20-200 мм нет необходимости менять захваты. Минимизируйте длину хвоста.

Прочная Машинная Станина

Он сварен толстой стальной пластиной, современной основной структурой кровати, высокой стабильностью; Высокотемпературный отжиг, меньшее поглощение тепла, предотвращение деформации.

Интеллектуальная система ЧПУ

Специально разработан для обработки труб. Он поддерживает высокоточную и высокоэффективную резку квадратных труб, круглых труб, труб в форме беговой дорожки и эллиптических труб, а также угловой и швеллерной стали.

Aвтоматическая установка поддержки
Он использует интеллектуальную конструкцию опоры трубки   которая может решить проблемы деформации в процессе резки длинных труб
Вырезать несколько типов труб
Не только резать обычные трубы, такие как круглые, трубы квадратного и прямоугольного сечения, а также профили из швеллерной, угловой и Н-образной стали, также легко резать трубы специальной формы, такие как треугольные, вогнутые, Наземные С-образные трубы и т.д.

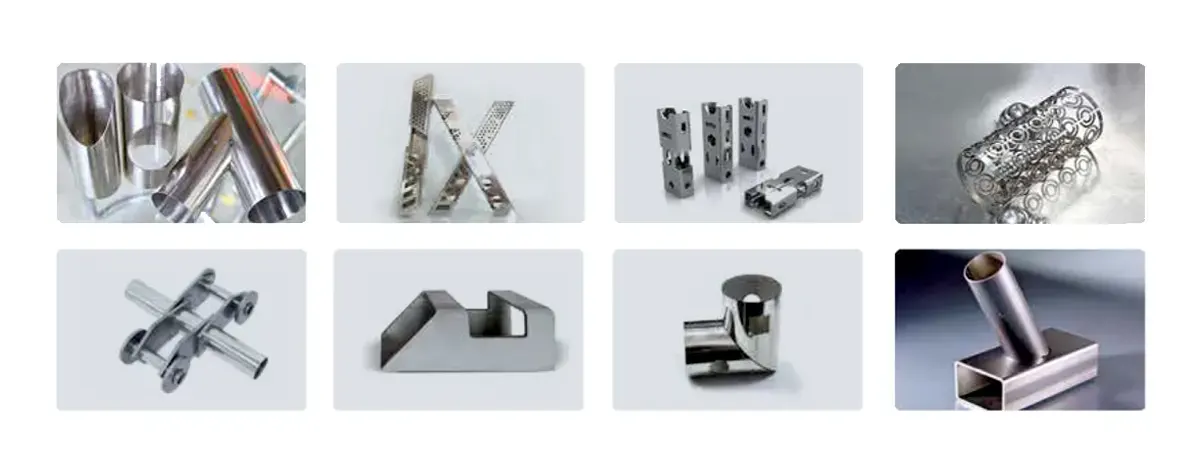

Резка образцов
Video
Параметры продукта

Модель

XT-T160

XT-T220

XT-T230

XT-T350

Форма сечения трубы

Круглая/квадратная трубка/прямоугольная

Круглая/квадратная трубка/прямоугольная

Круглая/квадратная трубка/прямоугольная

Круглая/квадратная трубка/прямоугольная

Диапазон размеров труб

Round：Φ16-Φ155mm
Square：□16-□155mm
Rectangular：Rectangular:Long Side≤155mm

Round：Φ20-Φ220mm
Square：□20-□220m
Rectangular：Rectangular:Long Side≤220mm

Round：Φ20-Φ220mm
Square：□20 — □220mm
Rectangular：Circumcircle Φ≤220mm

Round：Φ20-Φ345mm
Square：□20 — □240mm
Rectangular：Circumcircle Φ≤345mm

Максимальная длина трубы

6.3m

6.3m

6.5m/9.2m

6.5m/9.2m

Максимальный вес трубы

100Kg  16Kg/m

200Kg  30Kg/m

200Kg  30Kg/m

500Kg  83Kg/m

Максимальная длина гашения

2m

2m

2m

2m

 Самый короткий остаток

150mm

150mm

200mm

200mm

Позиционная точность

±0.03mm

±0.03mm

±0.03mm

±0.03mm

Репозиционная точность

±0.02mm

±0.02mm

±0.02mm

±0.02mm

Чак Макс Скорость

80r/min

80r/min

120r/min

120r/min

Максимальная скорость оси подачи патрона

90m/min

90m/min

120m/min

120m/min

Максимальная скорость оси лазерной головки

90m/min

90m/min

90m/min

90m/min

Максимальная ускоренная скорость оси подачи патрона

1G

1G

1.2G

1.2G

Максимальная ускоренная скорость оси лазерной головки

1G

1G

1.2G

1.2G

Максимальная ускоренная скорость оси Z

60m/min

60m/min

60m/min

60m/min
